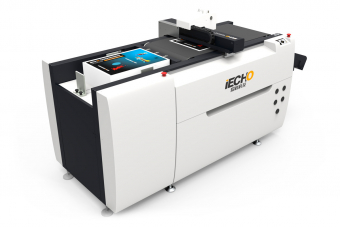

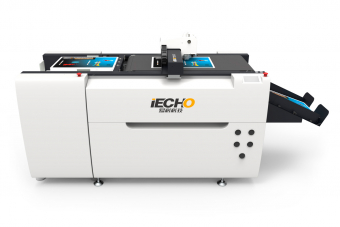

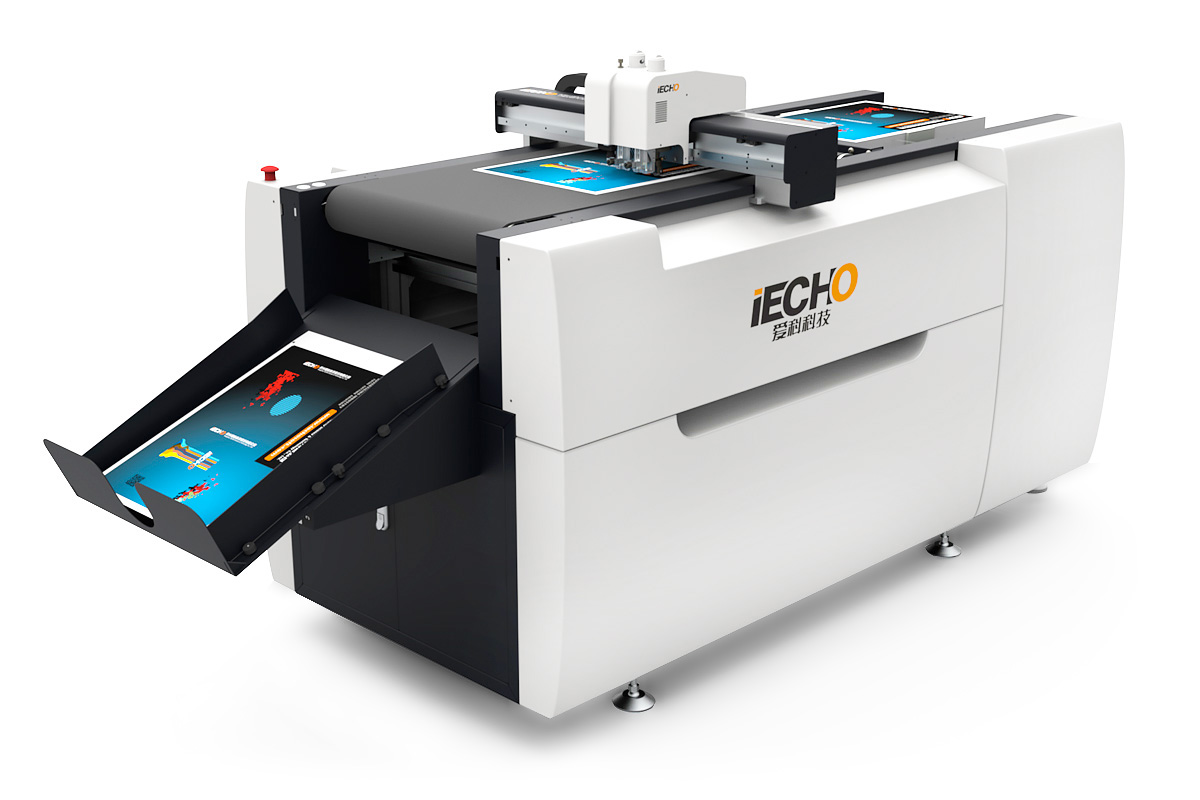

Режущий плоттер iECHO PK
Планшетный режущий плоттер iECHO PK для оперативного мелкотиражного производства – это полностью автоматизированная система, которая, благодаря широкому набору инструментов, позволяет с высокой скоростью и качеством осуществлять сквозную контурную резку, надсечку, биговку, перфорацию и маркировку. Опционально для него предусмотрены нож для выборки V-образного паза и дисковый зубчатый нож. Этот плоттер предназначен для обработки ПВХ-пленки, световозвращающей композиционной пленки, ПП-бумаги, разных видов картона, пластиков, магнитного винила в листах размером до 1200 х 900 мм и толщиной до 10 мм.
-
NULL
- Описание
- Характеристики
- Документы
- Видео (8)
- Задать вопрос
-
Описание
Этот плоттер оснащен целым рядом удобных аппаратных решений и интеллектуальных функций, делающих работу оператора максимально комфортной, эффективной и безопасной. Для повышения производительности в плоттере предусмотрены система автоподачи материала на конвейерную ленту и приемный лоток для сбора готовых деталей. Для потокового производства продукции из самоклеящихся пленок опционально поставляется рулонная подача. Функция считывания QR-кода позволяет без участия оператора формировать очередь заданий и использовать соответствующие режимы обработки. Позиционирование материала осуществляется с высокой точностью благодаря встроенной CCD-камере (система HD Vision). Конструкция инструментального модуля позволяет осуществлять разные операции в рамках одного задания. На каретке установлены специальные датчики, реагирующие на появление препятствия, вследствие чего рабочий процесс прерывается, и оператор не подвергается риску травмирования.
Плоттер опционально может комплектоваться компьютером с предустановленным управляющим ПО.
Модельный ряд режущего плоттера iECHO PK представлен пятью устройствами с рабочей областью 600 х 400 мм, 750 х 530 мм и 1200 х 900 мм. Он является прекрасным дополнением к офсетным комплексам Heidelberg, KBA, RYOBI, Komori и цифровым машинам Xerox, Konica Minolta, Ricoh, Canon, HP, Oce, а также полиграфическому оборудованию формата А2 и А3.
Плоттер iECHO PK отличается современным эргономичным дизайном, исключительно компактными размерами и низким уровнем шума.Особенности режущего плоттера iECHO PK
- Прочность и устойчивость конструкции благодаря усиленной сварной раме.
- Непрерывная автоматическая подача листов на рабочий стол.
- Датчик препятствия для предотвращения повреждения инструментального модуля.
- Возможность длительной работы без оператора обеспечивается автоматической подачей листов из большой стопки, перемещению и выгрузке готовой продукции в приемный лоток.
- Система эффективного вакуумного прижима обеспечивает надежную фиксацию материала на рабочей поверхности.
- CCD-камера для высокой точности контурной резки и сканирования QR-кодов (требуется специальное ПО).
- Возможность установки в инструментальный модуль двух разных инструментов для их последовательной работы в рамках одного задания.
- При установке двух разных флюгерных ножей для обработки разных материалов настройки давления и глубины резки могут задаваться для каждого ножа индивидуально.
- Чистые края реза и четкие линии биговки.

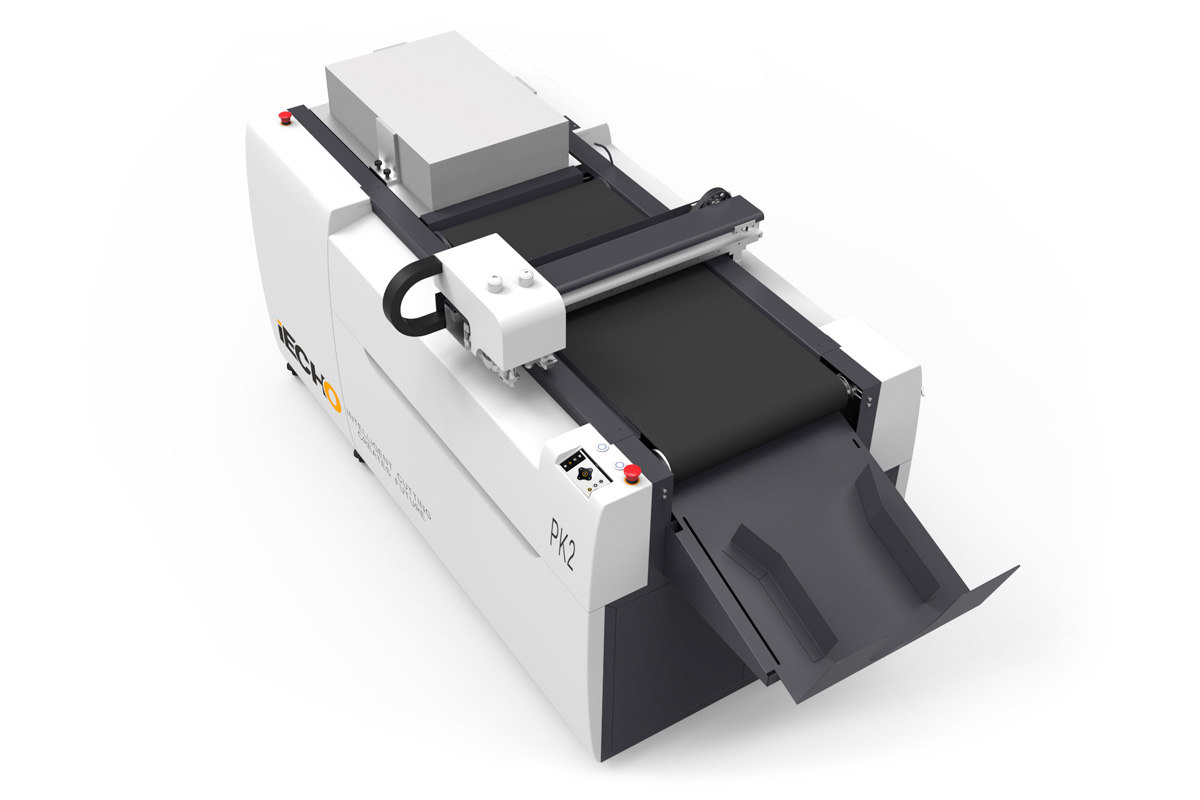

- Конвейерная лента автоматически отправляет обработанный материал в приемный лоток (в комплекте).
- Вакуумная помпа и компрессор в комплекте.
- Автоподатчик с раздувом в комплекте.
- Простые установка и использование профессионального программного обеспечения (IBrightCut, CutterServer) - никаких сложных настроек не требуется.
- Аварийная остановка работы в случае нештатных ситуаций для безопасности оператора.
- Простое подключение к обычной однофазной сети.
- Поворотные колеса для простоты перемещения.
Области применения режущего плоттера iECHO PK
- Этикетки, наклейки
- POS-материалы
- Упаковка - серийные изделия, прототипы и образцы
- Сувениры
- Макеты и модели
- Авторские открытки и приглашения
- Картонная/пластиковая канцелярия
- Пленочные аппликации
- Трафареты для пескоструйной обработки стекла и окрашивания
- Настольные игры
Функции резки/биговки/черчения
- Непрерывное автоматическое распознавание меток
- Линейная и фасонная резка
- Сквозная и частичная резка (резка пленки до подложки)
- Двухкратная биговка по одним и тем же линиям для нанесения бороздок необходимой глубины на плотные, более 400 г/м2 материалы
- Давление биговального инструмента - до 4 кг
- Выборка в толстых материалах V-образного паза с разным углом (0°, 15°, 22,5°, 30° или 45°) для последующего аккуратного сгибания (опция).
- Перфорация (опция)
- Нанесение на материал с помощью ручки, установленной в специальный держатель, различных рисунков, разверток, схем и маркировки.
Инструмент - Материалы для обработки
- Флюгерные ножи (KCT) с разными углами заточки: резка ПВХ-пленок, синтетической (ПП) бумаги, упаковочного картона.
- Тангенциальный нож (UCT): резка световозвращающих и трафаретных пленок, ПЭТ, резины, магнитного винила.
- Осциллирующий нож (EOT) вертикального движения: резка материалов средней плотности - Картона, гофрокартона, пенокартона.
- Биговальные колеса (CTT): нанесение на плотную бумагу, картон, гофрокартон и тонкие пластики (ПП, ПВХ) линий сгиба. Возможна замена биговщика на нож с V-Cut.
- Перьевой инструмент: черчение, рисование и маркировка ручкой.
-
Характеристики
Технические характеристики режущего плоттера iECHO PK
iECHO PK-0604 iECHO PK-0705 iECHO PK-0604 PLUS iECHO PK-0705 PLUS iECHO PK-1209 PRO MAX Область резки 600 x 400 мм 750 x 530 мм 600 x 400 мм 750 x 530 мм 1200 x 900 мм Конвейер В комплекте Фиксация материала Система вакуумного прижима в комплекте Макс. скорость резки 1000 мм/cек. Точность резки ± 0,1 мм Доступный инструмент 2 флюгерных ножа, колесный биговщик, держатель ручки 2 флюгерных ножа, осциллирующий нож, колесный биговщик, держатель ручки 2 флюгерных ножа, тангенциальный нож, осциллирующий нож, колесный биговщик, держатель ручки Макс. количество листов для автоматической подачи 400 листов, плотность материала 250 г/м2 Высота стопки 120 мм Подходящие для обработки материалы ПВХ-пленка, картон, ПП-бумага, световозвращающие материалы, магнитный винил Картон, гофрокартон, пенокартон, поролон, вспененный ПЭ (ППЭ), ЭВА, пластики, ПВХ-пленка, ПП-бумага, световозвращающие материалы, магнитный винил, резина Макс. толщина материала 2 мм 6 мм 10 мм Форматы данных PLT, DXF, HP/GL, PDF, EPS Электропитание 1 фаза: 220 В, 50 Гц Мощность 4 кВт 7 кВт Габаритные размеры (Ш х Г х В) 2350 x 900 x1150 мм 2500 x 1050 x1150 мм 2350 x 900 x1150 мм 2500 x 1050 x1150 мм 3200 x 1500 x1150 мм Вес 230 кг 250 кг 230 кг 250 кг Нет данных
Опции для режущего плоттера iECHO PK
Наименование Оснащение Встроенный компьютер с сенсорной панелью На заводе Модуль рулонной подачи На заводе Дисковый нож-перфоратор По заказу в любое время Инструмент V-CUT для выборки V-образного паза По заказу в любое время Программное обеспечение для сканирования QR-кодов По заказу в любое время -
