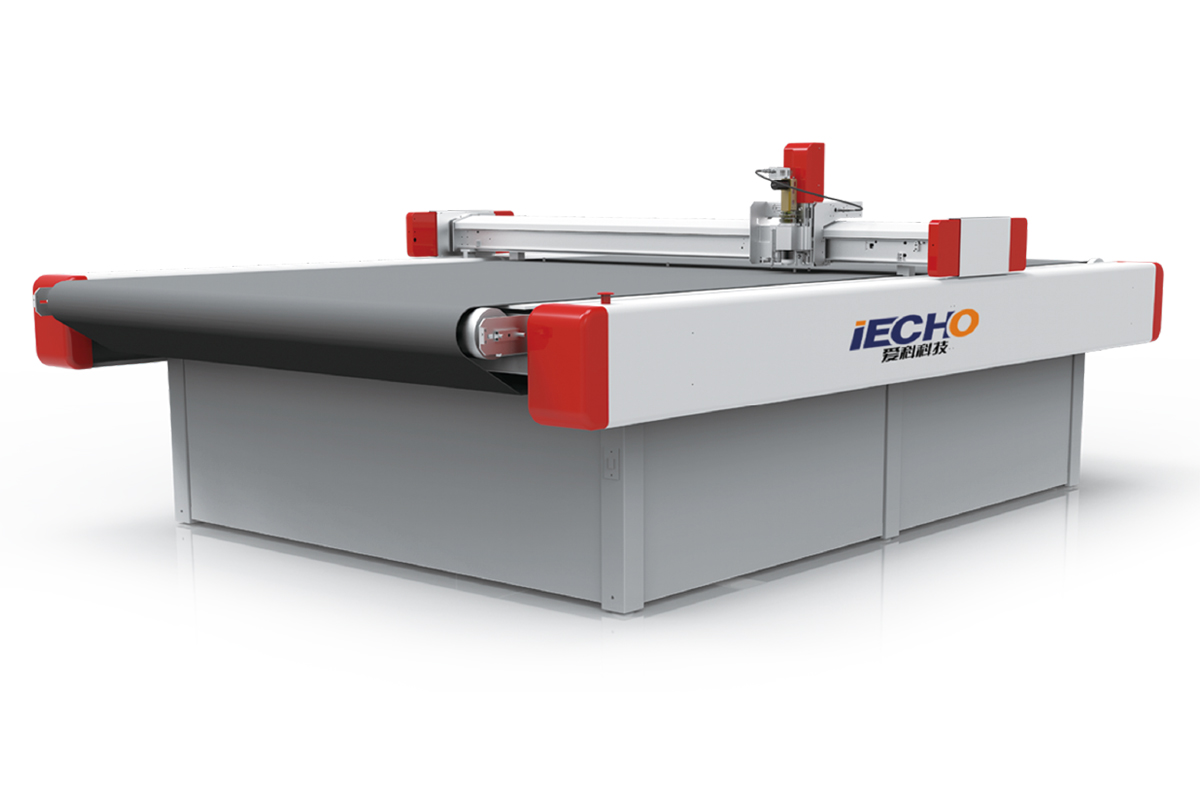

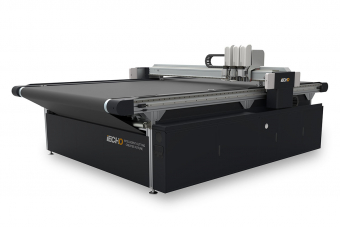

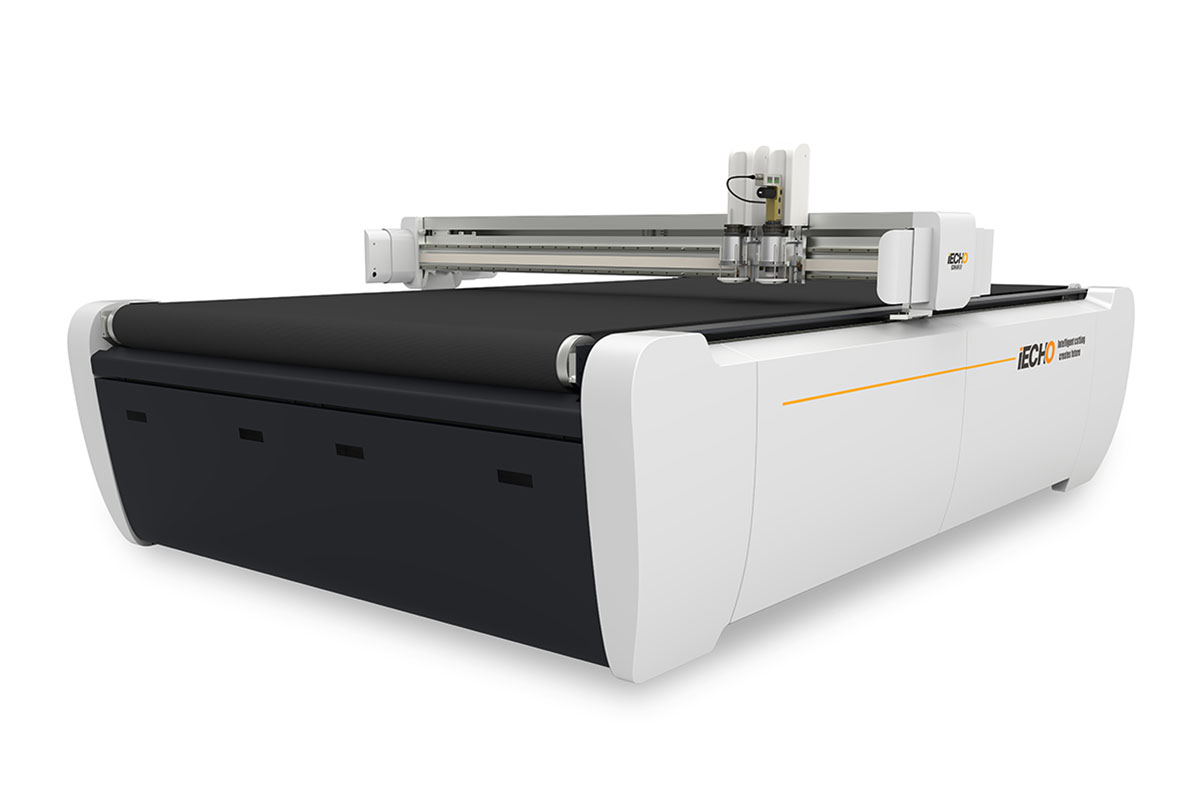

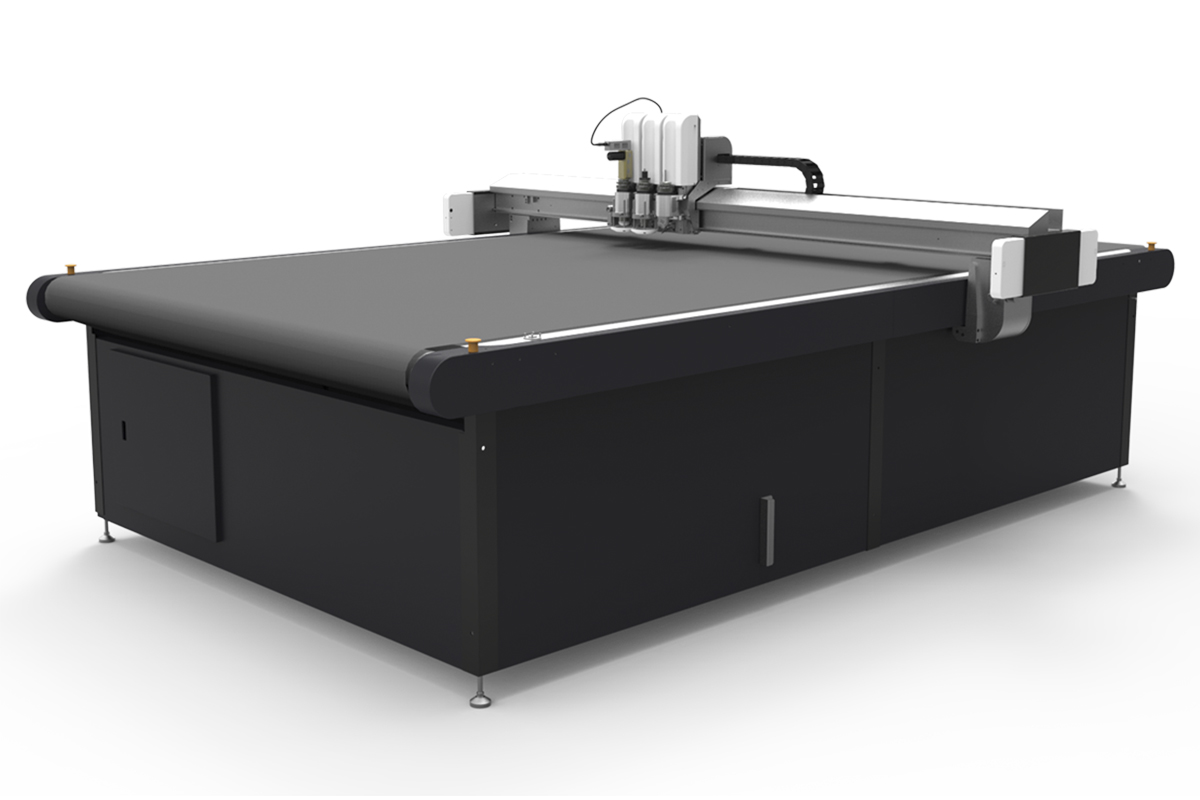

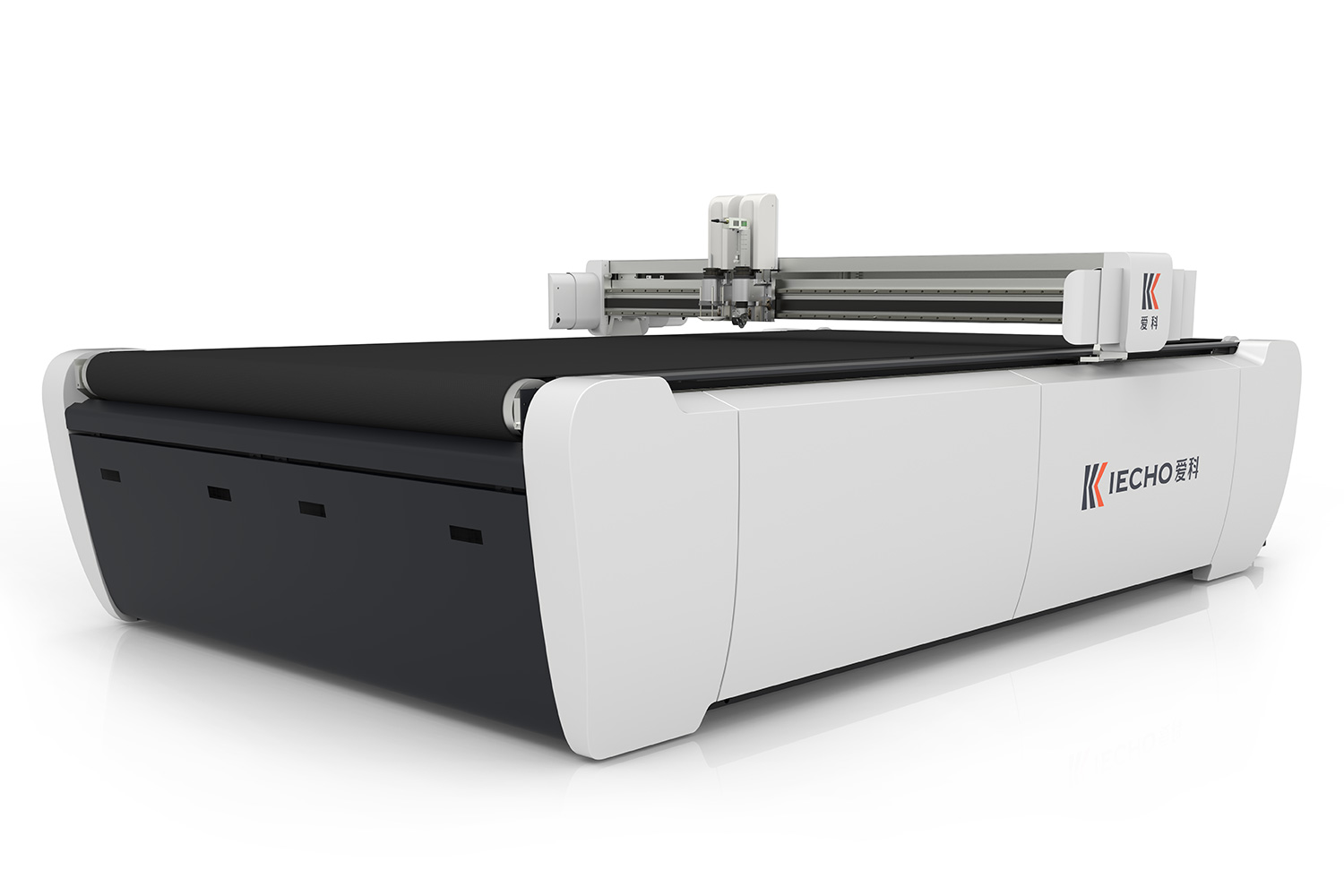

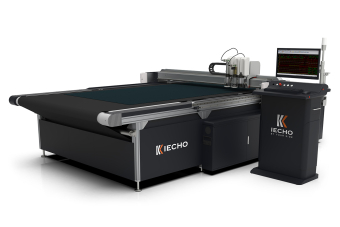

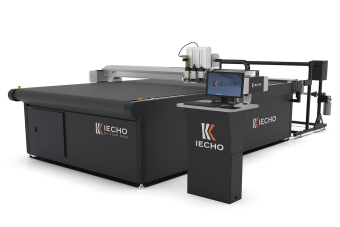

Многофункциональные раскройные комплексы iECHO BK, BK3, BK4, TK4S

Области применения раскройщиков iECHO очень широки - это интерьерная/наружная реклама, полиграфия, производство упаковки, галантерейных товаров, швейных изделий, спортивной экипировки, автомобиле- и приборостроение, а также раскрой сложных технических тканей из арамидного, углеродного и стекловолокна.

Благодаря наличию высококачественных инструментов разного назначения раскройщики iECHO способны резать: синтетические ПП-бумаги, самоклеящиеся ПВХ-пленки, толстый пластифицированный ПВХ, картон, гофрокартон и пенокартон, пластики (акрил, АБС, ПС, ПП, ПЭТФ), поролон и пенопласт, алюмокомпозит, МДФ, текстиль.

Все раскройщики представлены в нескольких вариантах типоразмеров рабочих столов и в зависимости от модели позволяют устанавливать от одного до трех инструментальных модулей.

Основные особенности многофункциональных раскройных комплексов iECHO BK, BK3, BK4, TK4S

• Высокая скорость и точность резки.
• Стабильность обработки и длительный ресурс оборудования.
• Эффективный прижим материалов благодаря мощной вакуумной системе.
• Экономный расход электроэнергии за счет автоматической настройки силы всасывания вакуумной системы.
• Мощная помпа в комплекте устанавливается под рабочий стол и не занимает дополнительного пространства.
• Широкое разнообразие инструмента для качественной обработке различных материалов.
• Встроенный компьютер в комплекте.
• Мощные программные средства собственной разработки iECHO - iBrightCut для управления данными и CutterServer для управления раскройщиком.
• Совместимость с популярными программными пакетами САПР.
• Простота эксплуатации и обслуживания.

Инструмент и инструментальные модули на выбор пользователя

• UCT - универсальный тангенциальный нож для сквозной резки материалов толщиной до 5 мм.
• KCT (Kiss-Cut) - флюгерный нож для частичного прорезания самоклеящихся пленок.
• EOT - электрический осциллирующий инструмент для сквозной резки материалов средней плотности. Амплитуда хода - 1 мм, частота - 18 тыс. колебаний в минуту.
• POT - пневматический осциллирующий инструмент для сквозной резки жестких материалов. Амплитуда хода - 8 мм, частота - 12 тыс. колебаний в минуту.
• RZ1/RZ1.8 - фрезерный модуль для резки жестких материалов со шпинделем мощностью 1 кВт или 1,8 кВт.
• RZ (CNC) - фрезерный инструмент со скоростью вращения 60 тыс. оборотов в минуту для обработки материалов толщиной до 20 мм. Оснащен системой охлаждения и пылеудаления.
• PRT - ротационный инструмент с дисковыми лезвиями для раскроя текстиля и нетканых материалов.
• РТ - инструмент с зубчатыми лезвиями (перфоратор) для пробивки отверстий в картоне и гофрокартоне для создания линий сгиба и отрыва.
• СТТ - биговщик для нанесения бороздок сгиба на картоне и мягких пластиках.
• PCT - пресс-нож с биговщиком для качественной резки гофрированных картона и пластиков толщиной до 7 мм.
• Punch/Notch module - пробойник для сквозных отверстий диаметром 1-5 мм. Применяется для текстиля, нетканых материалов, кожи.
• V-CUT - ножи для V-образных пазов с углами 0°/15°/22,5°/45°.
• UDT и PEN - модуль и перьевой инструмент для маркировки.

Опции многофункциональных раскройных комплексов iECHO BK, BK3, BK4, TK4S

• Конвейер
• Увеличение зазора для обработки материалов толщиной до 110 мм
• Система определения глубины погружения инструмента (AKI)
• Система позиционирования по меткам (CRS) на основе CCD-камеры
• Система Vision Cut для раскроя принтованного текстиля
• Система HD protection system для проецирования контуров кроя на материал
• Устройства рулонной подачи
• Устройство автоматической подачи листов
• Второй портал (модель iECHO TK4S)
• Система защиты оператора Safety Device
