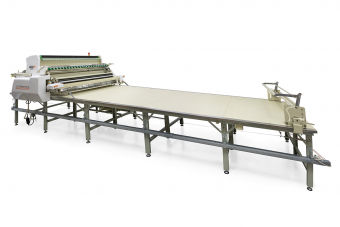

Автоматический настилочный комплекс iECHO

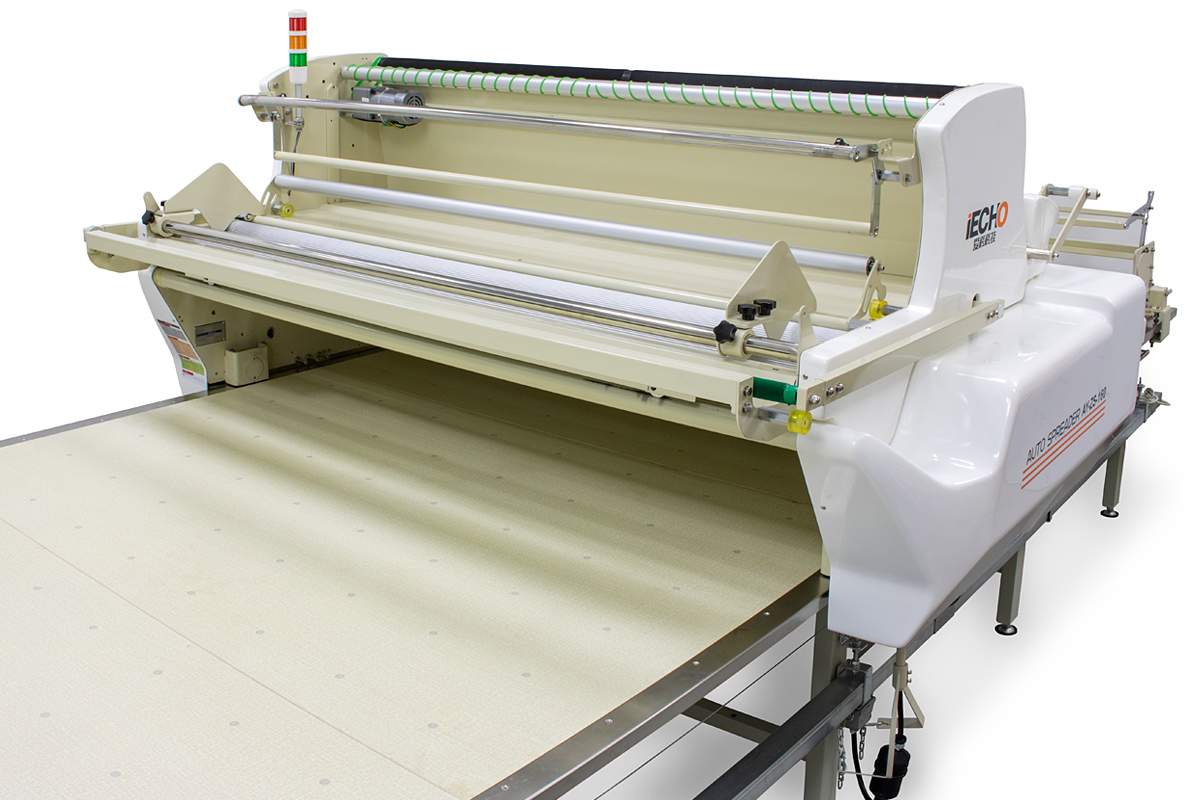

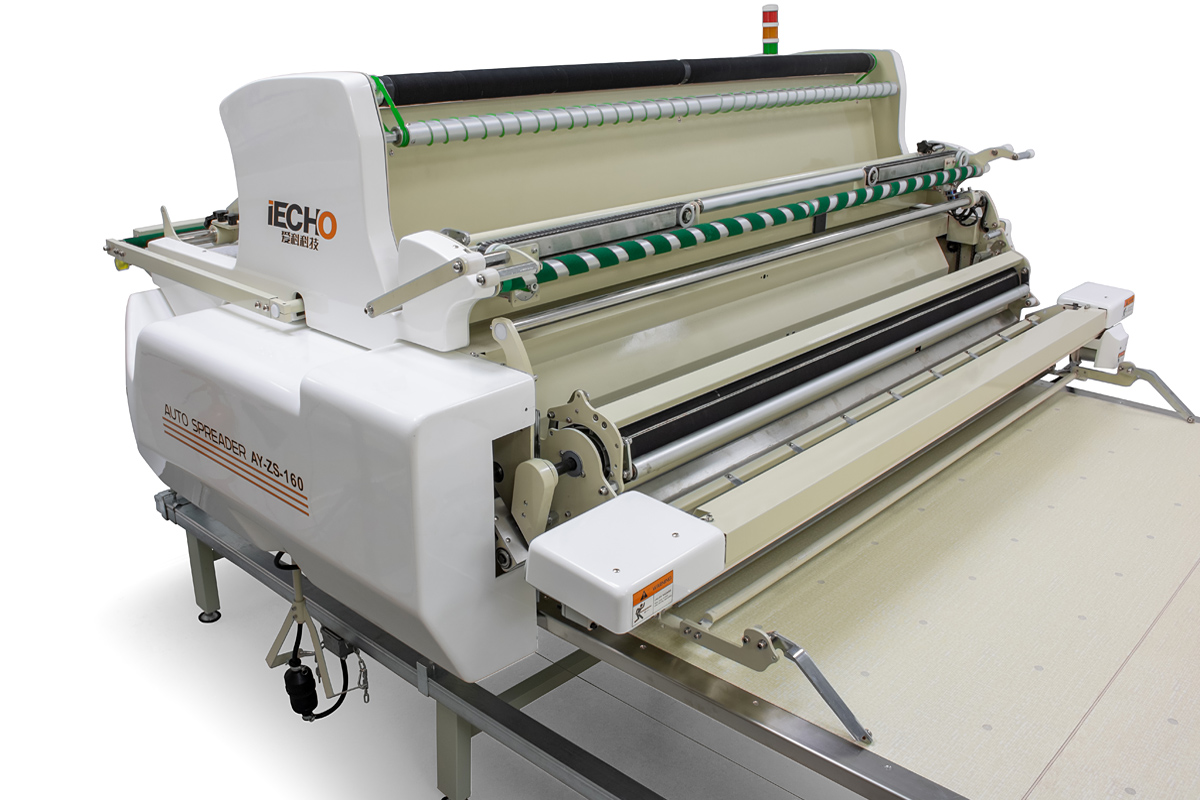

Настилочный комплекс, состоящий из настилочной машины и модульного стола, специально предназначен для работы совместно с комплексами для раскроя настила iECHO GLS и iECHO GLSC. Настилочная машина представляет собой устройство размотки рулонного текстиля и автоматической укладки его слоев в аккуратную стопу для дальнейшего автоматического кроя в настиле. Машина устанавливается на настилочный стол и совершает вдоль него поступательно-возвратные перемещения.
и отзывы от наших клиентов
-
NULL
- Описание
- Характеристики
- Документы
- Видео (2)
- Задать вопрос
-
Описание
Решения в области аэродинамики, реализованные в настилочной машине, дают возможность избежать помех, которые могут провоцироваться потоком воздуха, сопровождающим машину при ее движении на большой скорости. Продуманная конструкция машины и качественные комплектующие обеспечивают плавный ход машины, низкий уровень шума и отсутствие паразитных вибраций.
Настилочный комплекс прост в эксплуатации, надежен и, благодаря своим интеллектуальным программным функциям и высокоточной механической части, гарантирует высокое качество настила самых разных материалов.
Особенности машины iECHO для настила
- Возможность настилания тонких легких, эластичных, толстых и плотных тканей и трикотажа с одинаково высоким качеством и высокой производительностью.
- Два способа настилания - лицом вверх в одну сторону и лицом к лицу (зигзагом).
- Повторяемая точность настила материала без натяжения.
- Укладка слоев без натяжения обеспечивает более точную финишную автоматическую обрезку материала и меньший процент брака.
- Для эластичных материалов предусмотрена регулируемая прижимная планка изогнутой формы для распределения полотна без складок и морщин.
- Автоматическая система расслабления ткани обеспечивает наилучшую готовность готового настила эластичного материала к последующему качественному крою.
- Устройство EOD (Edge opening device) для автоматического выпрямления скручивающихся краев трикотажа.
- Расстояние хода отрезного ножа регулируется в соответствии с шириной материала.
- Равномерное распределение материала по длине и ширине. Отсутствие складок и смещений.
- Функция автоматического выравнивания краев материала. Точное совмещение кромок всех слоев настила.
- Автоматический подъем подающей системы при наращивании высоты настила для предотвращения сминания слоев при перемещении машины вперед-назад.
- Наличие разглаживающего вала.
- Наличие регулятора скорости.
- Наличие счетчика слоев.
- Если специальный датчик обнаруживает отсутствие материала, работа машины автоматически прерывается и происходит возврат механизма к начальной точке; после автоматической заправки ткани работа машины возобновляется.
- Программируемые параметры шага по длине и краевого припуска.
- Возможность сохранения нескольких рабочих настроек.
- Эффективная система безопасности оператора.
- Дистанционная аварийная остановка.

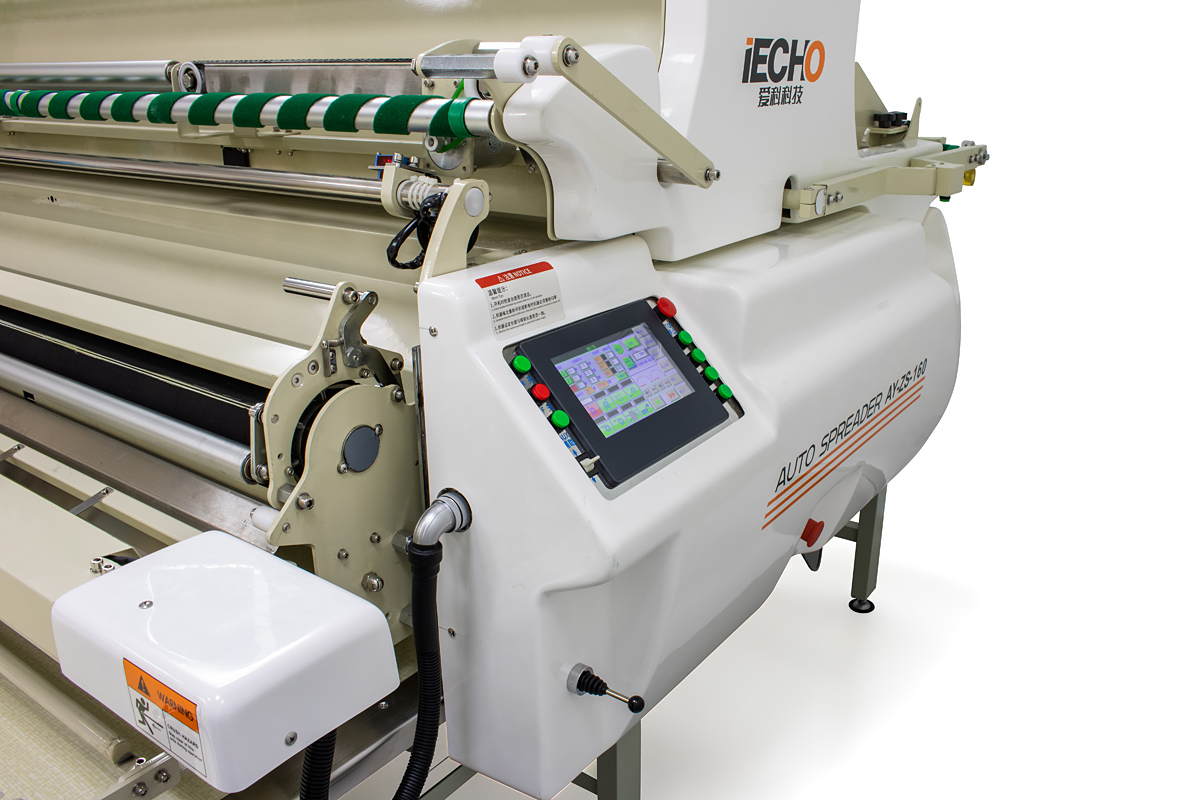

- Удобная панель управления с сенсорным экраном.
- Обслуживание одним оператором.
- Экономичный расход электроэнергии.
- В качестве опции предлагается устройство автоматической загрузки материала.

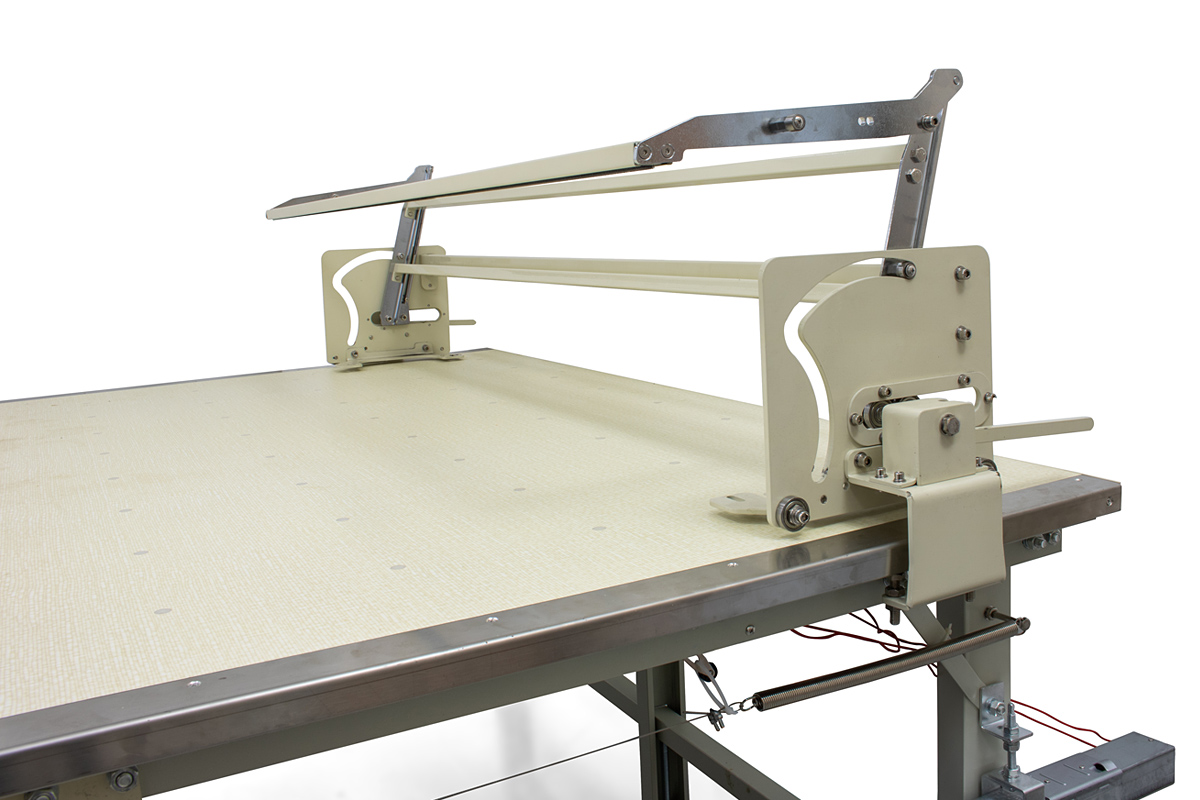

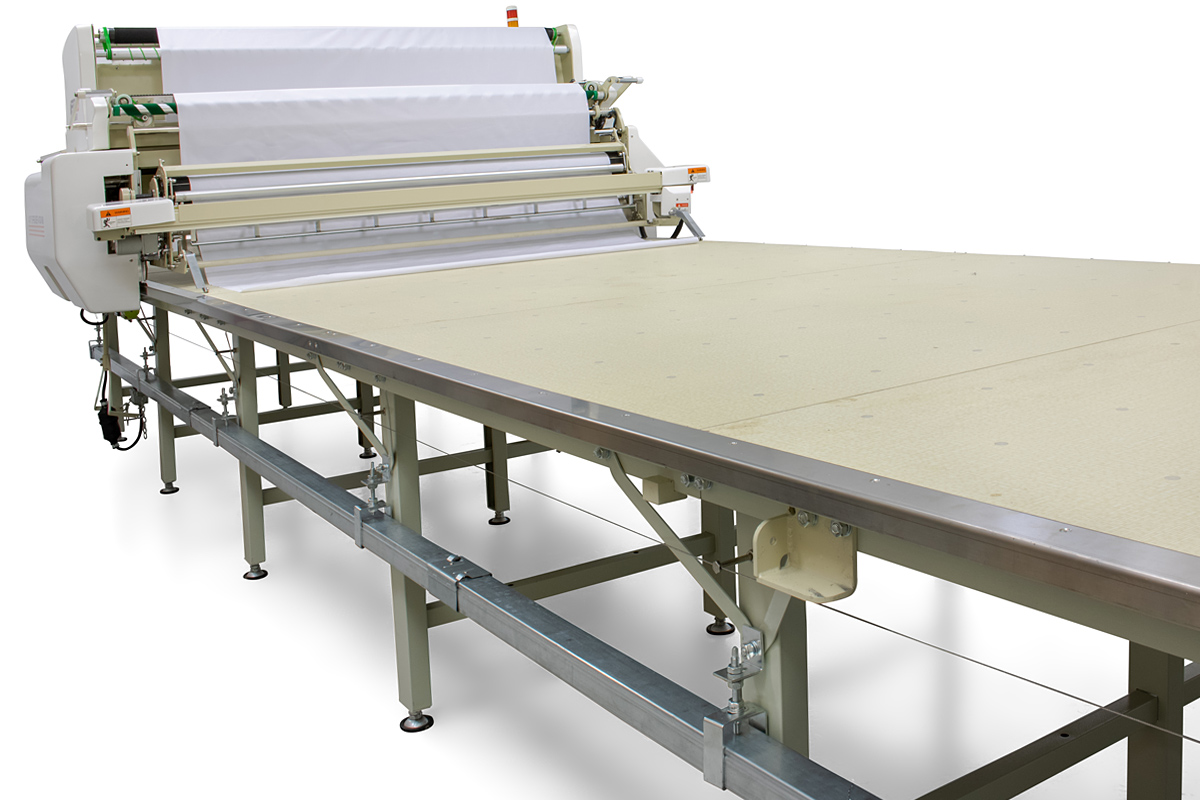

Особенности стола для настила
- Состоит из секций длиной 120 см, ширина которых может быть 160, 210 и 240 см.
- Наличие функции воздушной подушки (подачи сжатого воздуха) для облегчения работы с тяжелыми настилами.
- Нагнетательные помпы входят в стандартную комплектацию. Работой помп, синхронизированной с работой раскройного комплекса, управляет раскройщик.
- Стол опционально может оснащаться конвейерной лентой. Работой конвейерной ленты управляет раскройщик.
- Наличие стальных тросов с двух продольных сторон для остановки настилочной машины, которая происходит при натягивании этих тросов оператором. Аварийная остановка таким образом возможна и при настилании материала, и при его поперечной резке.
-
Характеристики
Технические характеристики автоматического настилочного комплекса iECHO
Автоматический настилочный комплекс iECHO Ширина стола 1830 мм 2330 мм 2630 мм Макс. ширина настила 1600 мм 2100 мм 2400 мм Макс. вес рулона 80 кг Макс. диаметр рулона 450 мм Макс. скорость перемещения 106 м/мин. Макс. толщина настила (лицом вверх) 230 мм Макс. толщина настила (лицом к лицу, зигзагообразно) 160 мм Точность совмещения краев ± 0,5 мм Мощность двигателя 1 кВт Электропитание 1 фаза: 220 В, 50 Гц Габаритные размеры (Г х Ш х В) 1900 х 2300 х 1250 мм 1900 х 2800 х 1250 мм 1900 х 3100 х 1250 мм Вес 160 кг 210 кг 240 кг -
